Vad är ett breadboard och hur används det i projekt?

Ett breadboard är ett oumbärligt verktyg för alla som arbetar med elektronik, från nybörjare till erfarna utvecklare. Det är en återanvändbar platta med hål där du enkelt kan ansluta komponenter och ledningar utan att behöva löda. Tack vare sin flexibilitet gör breadboard det möjligt att snabbt bygga och testa kretsar, göra ändringar och experimentera med olika lösningar innan man bestämmer sig för en slutlig design. I den här artikeln går vi igenom vad ett breadboard är, hur det fungerar och på vilka sätt det kan användas för att effektivisera och förenkla arbetet i elektroniska projekt.

Hur ett breadboard är uppbyggt

Ett breadboard, ibland kallat kopplingsdäck, är konstruerat för att göra det enkelt att bygga och ändra elektriska kretsar utan lödning. Den består av en plastplatta med ett rutnät av små hål, ofta i rader och kolumner, där du kan sticka in komponenternas ben och ansluta dem med ledningar. Under plastytan finns metallklämmor som leder ström mellan hålen på ett strukturerat sätt.

Den vanligaste typen är ett standard-breadboard med två huvuddelar:

• Terminalremsor (mittsektionen) – Dessa består av rader med fem hål som är elektriskt sammankopplade. De används för att ansluta komponenter till varandra.
• Strömskenor (ytterkanterna) – Längs sidorna finns långa rader av hål märkta med + och –. Dessa fungerar som gemensamma ledare för matningsspänning och jord.

I praktiken är ett breadboard uppbyggt för att du enkelt ska kunna skapa en krets genom att placera komponenterna i terminalremsorna och sedan ansluta dem till strömskenorna. Varje rad i terminalremsorna är isolerad från de andra, men hålen i samma rad är förbundna via den interna metallklämman.

Viktiga egenskaper att känna till:

• Ingen lödning krävs – Komponenter kan enkelt bytas ut eller flyttas.
• Standardmått – De flesta breadboards har hål med 2,54 mm avstånd (0,1 tum), vilket passar vanliga komponenter och moduler.
• Modulär design – Många breadboards kan kopplas ihop för att skapa större arbetsytor.
• Polaritet på strömskenor – De röda och blå markeringarna är vägledande men kan kopplas som du vill.

Ett breadboard är också anpassat för att användas med kopplingskablar, ofta kallade jumper wires. Dessa finns i olika längder och färger för att göra kopplingarna överskådliga. För nybörjare kan breadboard-layouten först kännas lite förvirrande, men när du förstår kopplingsmönstret blir det snabbt intuitivt. Ett tips är att använda en breadboard-diagram när du bygger mer komplexa kretsar, så att du alltid vet vilka hål som är elektriskt anslutna.

Fördelar med att använda breadboard i projekt

Ett breadboard är mer än bara en praktisk byggyta – det är ett verktyg som gör hela utvecklingsprocessen smidigare. För både nybörjare och erfarna ingenjörer är det en plattform som kombinerar flexibilitet, enkelhet och kostnadseffektivitet.

En av de största fördelarna är att du kan bygga och testa kretsar utan lödning. Det gör att du kan prova olika lösningar, jämföra komponenter och snabbt rätta till misstag utan att skada något. Det sparar både tid och pengar, särskilt i utvecklingsstadiet när ändringar ofta är nödvändiga.

En annan viktig aspekt är återanvändbarheten. Ett breadboard kan användas om och om igen, vilket gör det till en långsiktig investering. När du är klar med ett projekt kan du helt enkelt ta bort komponenterna och använda plattan till något nytt.

Fördelar i korthet

• Flexibel prototypbyggnad – Ändra och förbättra kretsen under arbetets gång.
• Kostnadseffektivt – Inga förbrukade kretskort eller lödmaterial vid tester.
• Enkel felsökning – Felkopplingar kan snabbt upptäckas och korrigeras.
• Lämpligt för utbildning – Studenter och nybörjare kan lära sig grunderna i elektronik utan risk för permanenta fel.
• Kompatibilitet – Passar de flesta standardkomponenter och moduler tack vare 2,54 mm hålavstånd.

Breadboards är också ett utmärkt sätt att visualisera kretsar. När du bygger en prototyp kan du se hur alla komponenter hänger ihop fysiskt, vilket gör det enklare att förstå och förklara konstruktionen. Det är särskilt värdefullt vid samarbete eller undervisning.

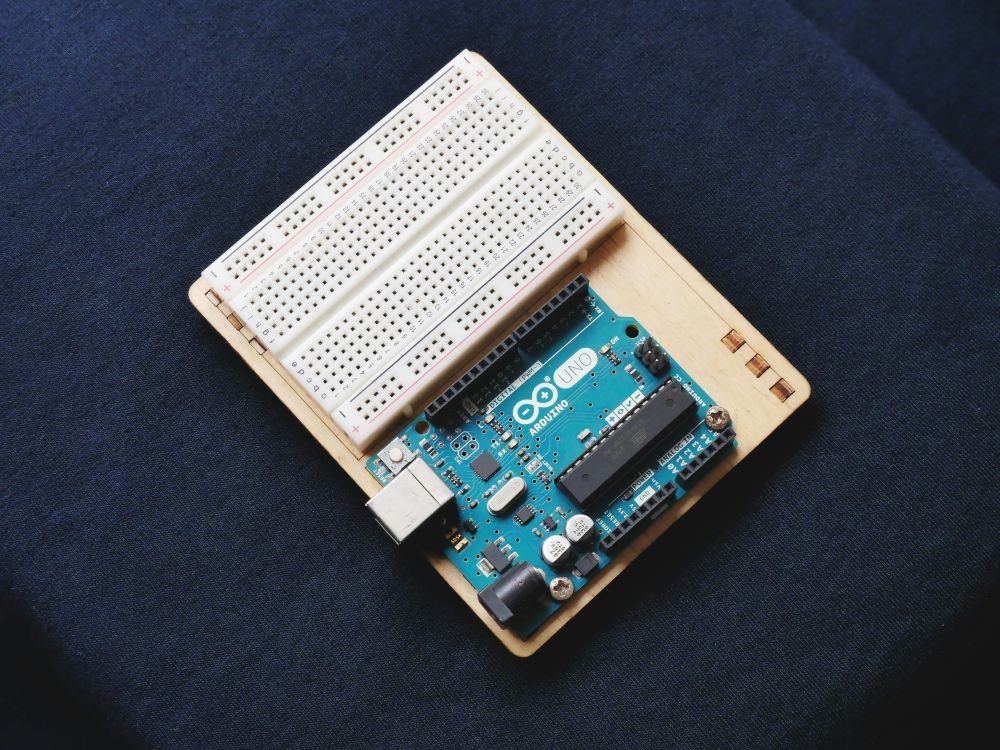

För utvecklare som arbetar med mikrokontroller, sensorer och andra moduler är breadboard en naturlig första testmiljö. Du kan enkelt koppla in en Arduino, Raspberry Pi eller annan styrkrets, ansluta sensorer och aktuatorer och börja experimentera direkt.

En ytterligare fördel är att breadboard gör det möjligt att validera idéer snabbt. Innan du investerar tid och pengar i att designa och tillverka ett tryckt kretskort (PCB) kan du säkerställa att kretsen faktiskt fungerar som tänkt. Det finns dock en gräns för vad breadboards klarar. De är bäst lämpade för låga spänningar och strömmar, samt för signaler som inte är alltför känsliga för brus. När konstruktionen är färdigtestad är det ofta bäst att flytta över den till en mer permanent lösning, som ett lött kretskort.

Praktiska exempel på användning

Breadboards används i en mängd olika sammanhang, från enkla hobbyprojekt till avancerad produktutveckling. Deras styrka ligger i att du kan bygga, ändra och testa kretsar utan att göra permanenta förändringar. Detta gör dem idealiska för både inlärning och experimenterande.

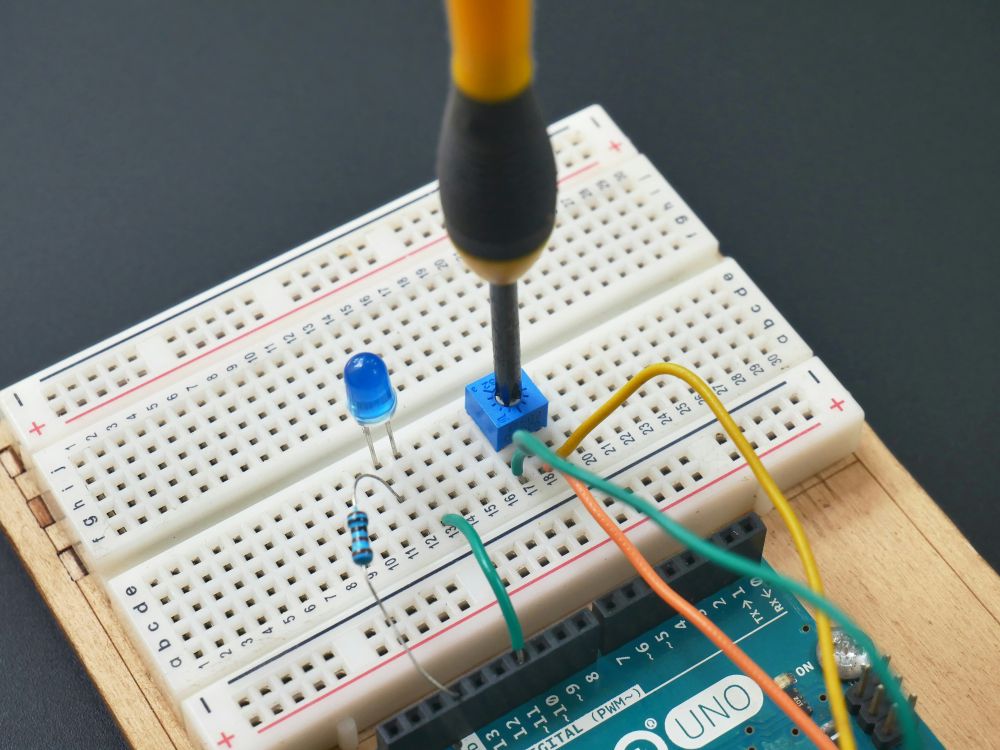

I utbildningsmiljöer är breadboards ett av de första verktygen studenter stöter på när de lär sig elektronik. Genom att sätta in motstånd, lysdioder och knappar kan de snabbt förstå hur strömflödet fungerar och hur olika komponenter påverkar varandra. Det visuella och praktiska momentet gör teorin mer lättbegriplig. I hobbyprojekt är breadboards lika populära. Elektronikentusiaster kan exempelvis bygga prototyper för:

• LED-belysning – Skapa anpassade ljusmönster med lysdioder och motstånd.
• Ljudprojekt – Testa enkla förstärkarkretsar eller ljudgeneratorer.
• Sensorbaserade system – Anslut rörelsesensorer, temperatursensorer eller ljussensorer för att skapa smarta lösningar.
• Arduino- och Raspberry Pi-projekt – Koppla in moduler och testa programkod tillsammans med hårdvara.

I professionella sammanhang används breadboards ofta som första steg innan en konstruktion flyttas till ett mer permanent kretskort. Ingenjörer kan snabbt prova olika komponentkombinationer, mäta signaler och optimera layouten innan produktionen börjar. Detta minskar risken för dyra fel senare i processen.

Ett konkret exempel är utvecklingen av en ny sensorlösning. Ingenjören kan montera sensorn på breadboard, koppla den till en mikrokontroller och programmera enkla tester för att verifiera att sensorn fungerar som avsett. Om resultatet inte är som förväntat är det enkelt att byta komponent eller justera kretsdragningen.

Vanliga användningsområden

• Snabba prototyper för presentationer eller interna tester.
• Felsökning av befintliga kretsar genom att bygga om delar på breadboard.
• Labbmiljöer där flera versioner av en krets kan testas parallellt.
• Workshops och kurser där deltagarna bygger och modifierar kretsar på plats.

För den som vill ta steget från idé till färdig produkt är breadboard ett ovärderligt mellansteg. Du kan bekräfta att din idé fungerar i praktiken innan du gör större investeringar i tid och pengar.
